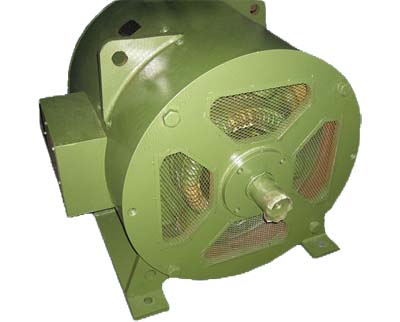

Экскаваторные генераторы
Генераторы постоянного тока для экскаваторов серии 2ГПЭ изготавливаются согласно ТУ У 27.1-43095745-001:2022 и используются для работы в электроприводах экскаваторных машин. Генераторы постоянного тока данного типа находится в составе электромашинных агрегатов, или могут быть исполнены в виде отдельной электрической машины, применяются для питания электродвигателей в узлах основных приводов механизмов.
Структура условного обозначения:
2ГПЭМХ-Х/Х Х2:
2 - серия;
ГП - генератор постоянного тока;
Э - экскаваторный;
М - массивный магнитопровод;
Х - мощность, кВт;
Х - исполнение по системе возбуждения: 1 - с двумя
секционированными обмотками независимого возбуждения;
2 - с независимой и шунтовой обмоткой возбуждения;
3 - с независимыми несекционированными обмотками возбуждения;
4 - с независимой обмоткой возбуждения и размагничивающей
обмоткой.
Х - исполнение вала:
1 - с одним концом вала; 2 - с двумя концами вала;
Х2 - климатическое исполнение (У, ХЛ, Т) и категория
размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Основные технические характеристики:
| Типоисполнение генератора | Мощность, кВт | Напряжение, В | Частота вращения, мин–1 | КПД, % |
|
2ГПЭ 13-14-2 У2 |
132 118 1000 900 1000 1000 900 |
610 |
1500 1500 1000 1000 1000 1000 1000 |
92,9 92,8 94,9 94,5 94,9 94,9 94,5 |
|
2ГПЭМ55-1/1 У2 |
55 50 55 50 |
460 460 375 375 |
1500 | 91,1 91,0 91,1 91,0 |
|
2ГПЭМ135-1/1 У2 |
135 125 135 125 |
460 460 610 610 |
1500 | 92,8 92,7 92,8 92,7 |
|
2ГПЭМ220-1/2 У2 |
220 200 220 200 |
460 | 1500 | 93,7 93,5 93,7 93,5 |
|
2ГПЭМ125-1/1 У2 |
125 110 125 125 110 125 |
330 | 1000 | 92,6 92,4 92,6 92,6 92,4 92,6 |
|
2ГПЭМ300-1/1 У2 |
300 280 300 300 280 300 300 280 300 300 280 300 300 280 300 |
630 | 1000 | 92,7 92,6 92,7 92,7 92,6 92,7 92,7 92,6 92,7 92,7 92,6 92,7 92,7 92,6 92,7 |
|
2ГПЭМ600-1/1 У2 |
600 560 600 600 560 600 600 560 600 600 560 600 600 560 600 |
750 750 750 750 750 750 750 750 750 750 750 750 560 560 560 |
1000 | 93,9 93,8 93,9 93,9 93,8 93,9 93,9 93,8 93,9 93,9 93,8 93,9 93,9 93,8 93,9 |
|
2ГПЭМ1000-3/1 У2 |
1000 950 1000 1000 950 |
900 | 1000 | 94,0 93,9 94,0 94,0 93,9 |
|
2ГПЭМ1250-1/1 У2 |
1250 1120 1250 1250 1120 1250 |
930 | 1000 | 94,0 |
